▶ Objectif : Vérifier l’épaisseur d’éléments prismatique sous effort fixe.

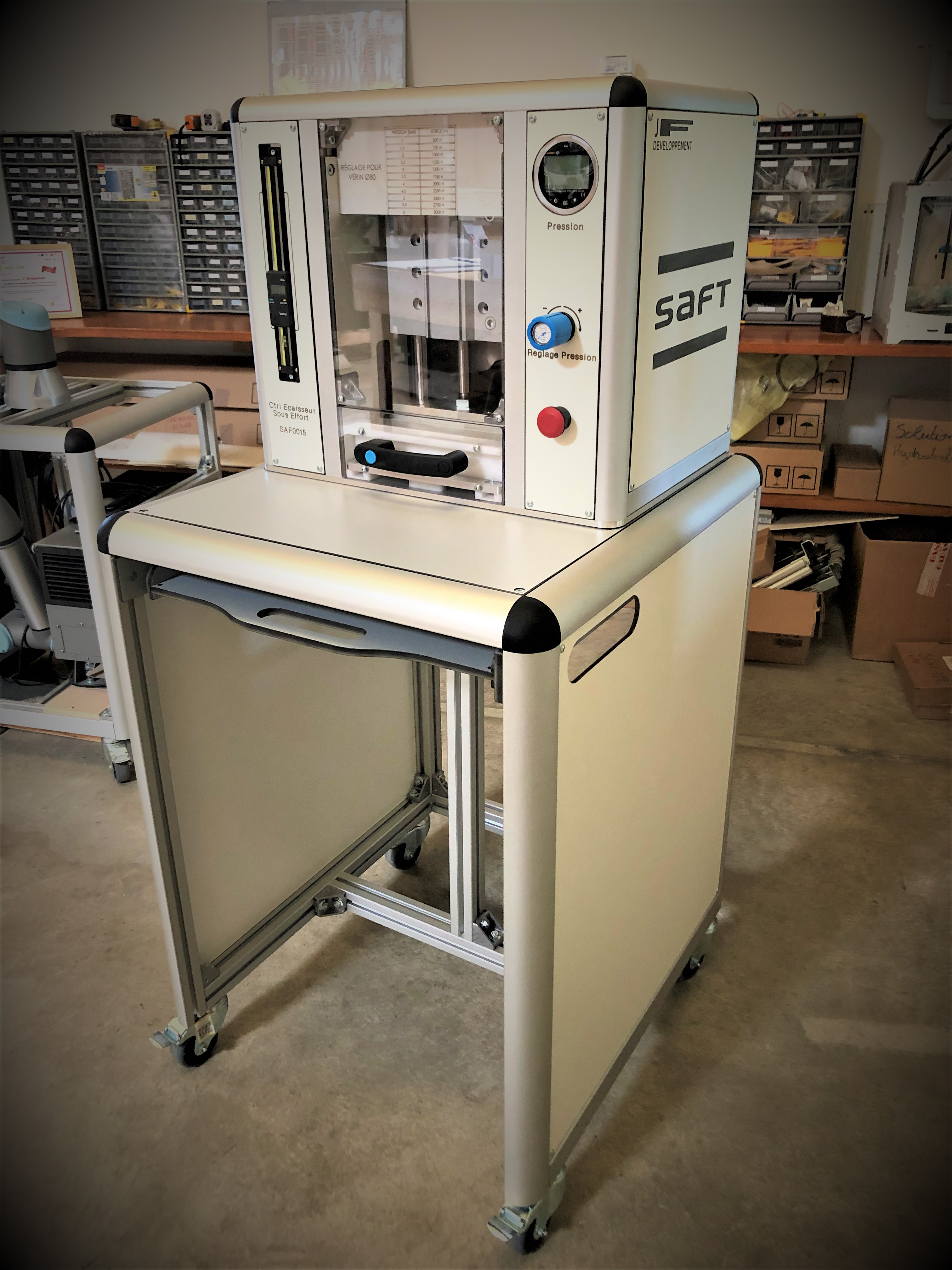

▶ Notre proposition : Réalisation d’un ensemble presse pneumatique sur desserte roulante.

L’opérateur est installé face à son poste de travail, les éléments prismatiques doivent être chargés manuellement dans un tiroir avec un posage dédié. Une fois l’élément prismatique chargé, l’opérateur pousse l’ensemble sous un vérin.


Une fois l’ensemble sous le vérin, celui-ci descend avec une force préalablement réglée, jusqu’à la résistance donnée par le produit à tester.


L’opérateur, à l’aide d’un système de mesure linéaire Vertical Mitutoyo, peut lire la cote (=Le résultat) atteinte.


L’opérateur pourra également lire l’épaisseur élément et jouer sur la pression en même temps dans le cas où il souhaite viser une cote et en déduire l’effort à la lecture du manomètre.

(Le vérin permet un effort de 3000N à 6 bars au lieu des 2000N demandé initialement).

L'opérateur déclenche la remontée du vérin pour libérer l'élément prismatique. L'opérateur peut alors tirer le tiroir vers lui et saisit l'élément prismatique pour le ranger dans le chariot prévu à cet effet.
